定制款雙頭材料架

 近日，由晉志德研發制造的定制款油壓雙頭材料架（SMT-300D）已經在昆山二廠（水秀路廠區）內試機完成，并順利交付給了上海客戶。
　　　

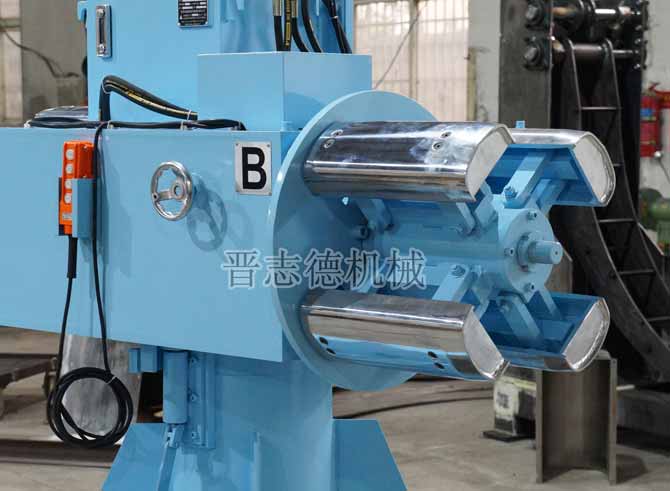

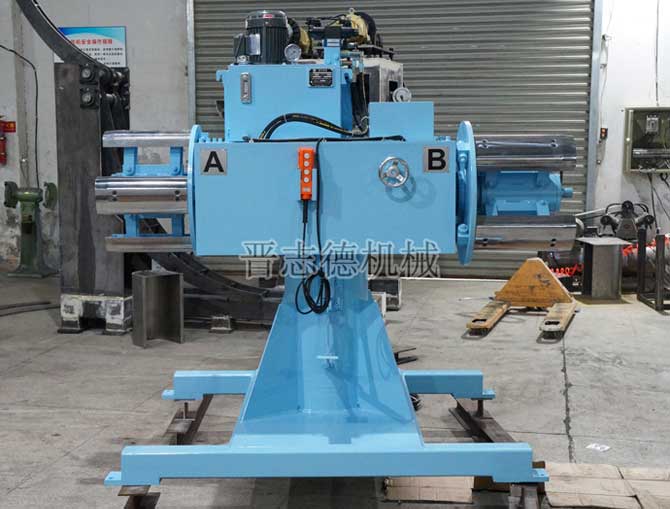

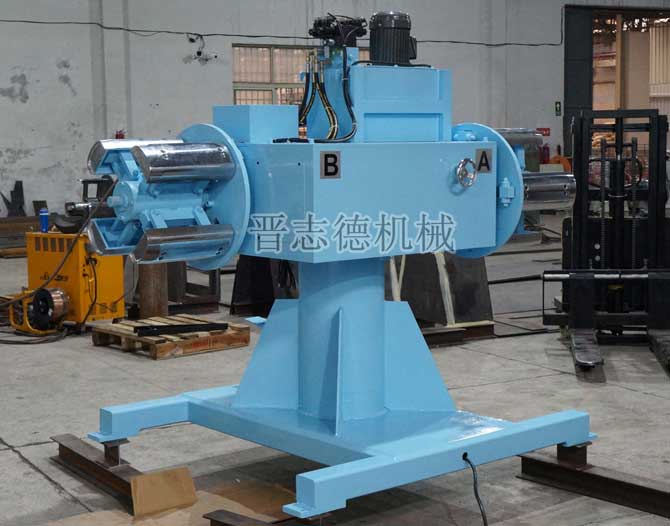

　　如上圖所示為晉志德新交付的定制款雙頭材料架機臺，此機臺不僅在主軸機架上加粗、噴涂顏色、托料瓦板的制造、操作方式（手柄式操作）上有了很大的變化，同時在主體結構上也進行了一系列的改進：
　　1、本定制款的雙頭材料架通過在主軸內設置芯軸，在主軸外設置脹緊開卷機構，通過油壓站帶動料架芯軸移動，芯軸移動帶動滑座支座移動，滑動支座移動帶動托料瓦板向外擴張，從而提供脹緊力，不需要脹緊力的時候則反向移動芯軸，從而使托料瓦板向內收縮，結構巧妙、可通過油壓站提供足夠大的脹緊力，并且裝置穩定性好，易于控制。
　　　
　　2、定制款雙頭材料架采用新型回轉箱結構，回轉箱的高度較高，軸承分別設置回轉箱的上端、下端與轉軸之間，提高了回轉箱回轉過程中的穩定性。
　　　
　　3、采用結構更精密、穩定性更好的剎車裝置。雙頭材料架新型剎車裝置由移動環、固連在移動環一側由阻尼材料制成的剎車環與調節手輪盤組成，調節手輪盤穿過支撐軸與移動環通過螺紋相連接，剎車環與主軸環抱接觸，擰動調節手輪盤可以調節移動環的位置，從而來調整剎車環對主軸的摩擦力改變料架的放料速度，確保放卷的穩定。 此定制款重型材料架結構精巧、外形靚麗、性能可靠實用，是晉志德研發、生產部的又一杰作。
