機械式NC送料機

 晉志德機械式NC送料機是指采用機械式打桿放松方式運行的一種伺服送料機型，因其安裝受限，為此主要適用于搭配短步距高速送料沖床、傳統沖床等加工場合。

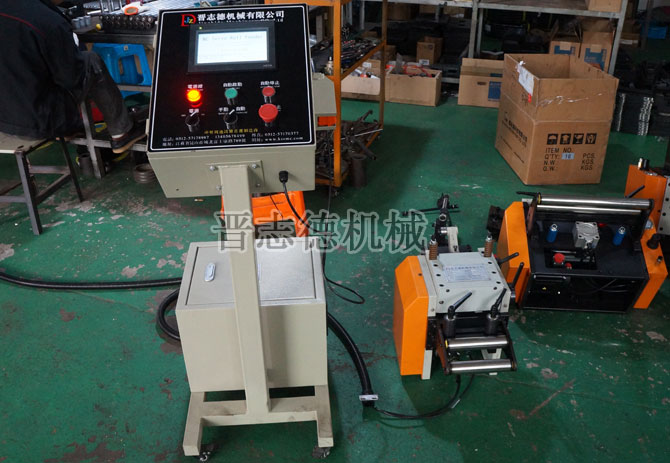

　　晉志德機械式NC送料機由機頭、電控箱、機械式放松打桿裝置三部分組成：
　　　
　　1、機頭由托料架、擋料輪、送料滾筒壓料彈簧、放松支架、放松軸、料厚調整盤、上滾筒、下滾筒、同步帶輪與伺服馬達組成。其中NC送料機伺服馬達通過和下滾筒相連接，然后通過下輪齒輪轉動上輪齒輪同時帶動下滾筒，在調整好擋料輪的位置、壓料彈簧的壓緊力及料厚調整盤后，伺服馬達轉動通過同步帶輪連接下滾筒，通過下輪齒輪帶動上輪齒輪同時帶動上滾筒，通過上、下滾筒的咬合就可以完成送料。
　　　
　　2、電控箱由電箱外殼、三菱PLC、三菱驅動器、7寸高精度觸摸屏、變壓器、交流接觸器、控制按鈕及固定在電箱外殼旁的操作手柄組成。晉志德機械式NC送料機送料步距、長度、段數的設定都在7寸高精度觸摸屏上完成，簡單、快捷、穩定。
　　　
　　3、放松打桿裝置由放松固定板、放松支桿導軌、放松螺絲組成。機械式NC送料機放松打桿裝置安裝在沖床滑塊進料口側邊上，隨滑塊的上下運轉配合機頭上的放松支架實現放松動作。
　　　

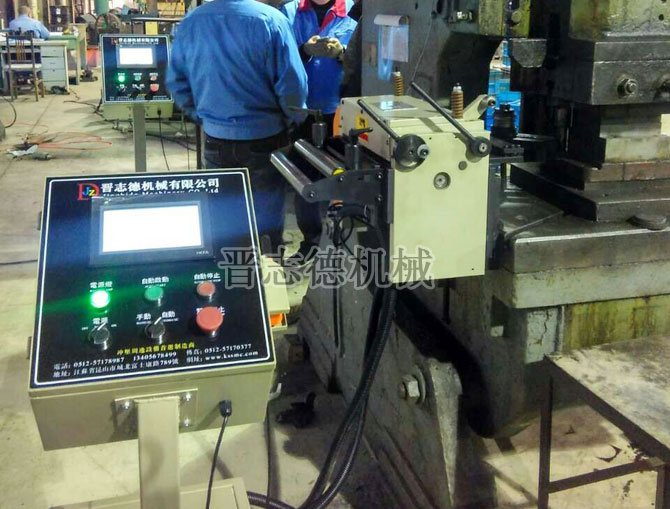

　　機械式NC送料機使用時，先根據沖壓模具的高度調整好送料機的送料高度，使兩者在同一水平面上；然后手動將材料料頭通過托料架引入送料機中，并穿過送入沖床模具中；隨后調整側面壓料彈簧的壓緊力度，使上滾筒更加的與材料吻合；再根據材料的寬度調整好擋料輪，根據料厚調整好料厚調整盤的固定螺絲；其后再對機械式NC送料機的放松進行調整；后在觸摸屏上進行步距設定、速度設定、次數設定后，即可進行寸動試沖，寸動試機無誤后即可進行全自動的沖壓送料生產了。
