夾式送料機放松計時及夾力的調整

 一、夾式送料機放松計時的調整
　　夾式送料機的自動放松是被用于確認送料的正確位置（經由導引銷）
　　放松的起始點可被調整從送料終點95度到180度的范圍：（以送料起始點270度為基礎）
　　夾式送料機放松計時的調整作用如下：先使沖床調整到需要開始放松的角度,放松一顆夾持螺絲，調整“放松調整輪”上的刻痕至“放松至刻痕”，以得到適當?shù)挠?jì)時，也就是當放松過早時，調整放松調整輪往后，當放松過晚時，調整放松調整輪往前。

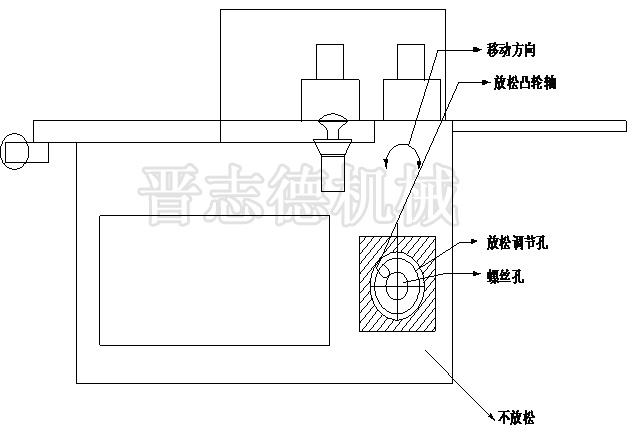

　　放松計時的調整順序如下：
　　1、使沖床調整到，需要開始的角度（也就是導引銷即將插入的角度：一般90-180度）。
　　2、放松“放松調整輪”上的一顆夾持螺絲。
　　3、調整“放松調整輪”上的刻痕（黃色），對準“放松面板”上的“放松刻痕”（橘色環中的白色直線）。
　　4、旋轉“放松調整輪”上的一顆夾持螺絲。
　　
　　附注：標準型的放松凸輪具有可調整的動作角度。若不要有放松過程，只要對準“放松面板”上的“不放松”刻痕（橘色環中的白色直線）就可。
　　二、夾式送料機夾力的調整
　　送料夾取力是利用彈簧的動作，在運轉夾式送料機之前，送料夾子夾取和停止。夾式送料機夾取夾子已被適當?shù)卣{(diào)整，因此一般沖壓不需要調整。但在一些特殊送料例中，例如柔軟的材料是非常容易被夾式夾子所損傷，因此調整快速量規的厚度來降低夾力是必需的。
　　降低夾力的方法如下：
　　送料邊的快速量規：減少0.02-0.05mm快速量規的厚度；
　　停止邊的快速量規：減少0.02-0.05mm快速量規的厚度。
　　當送料長度在高速的操作中，要增加夾力，方法如下：
　　料邊的快速量規：增加0.02-0.05mm快速量規的厚度；送料過程，倒退時，發現即使增加快速量規的厚度，夾取力仍不夠時，尤其是停止邊增值取夾子（靠近沖床的夾子），此時就必需應當調整彈簧。順序如下：
　　1、只轉緊螺絲，未更換彈簧
　　a.把送料機4根固定螺絲轉松取出后，移動送料機向外，從下往上看，可發現在停止邊夾取夾子（靠看守沖床的夾子）的正下方有1根M20固定螺絲。
　　b.M20固定螺絲上方是藍色彈簧，請順時針轉緊M20固定螺絲，則增加夾取力。（注意：螺絲不要取下，以免里面的油漏出）。
　　2、更換彈簧（當轉緊螺絲仍列效時，可能是彈簧疲乏了）
　　a.把夾式送料機左側油鏡下方的漏油口的螺絲轉松后，把油先泄掉。
　　b.更換彈簧并轉緊M20固定螺絲，注意螺絲須使用Tape Seal，以免加油后漏油。
　　c.移動送料機回正位，把送料機4根固定螺絲固定即完成。
　　必需注意，過度的旋緊，易造成材料送料的夾痕及調整凸輸之加速磨損，需特別注意。
