掀開式精密整平機結構及運行原理

 整平機在使用過程中需保持整平輥的潔凈，否則加工出的產品上會留下印痕，然而在加工過程中難免會有碎屑等雜物進入上整平輥組或下整平輥組內，一方面影響整平效果，另一方面也給整平輥的運轉造成阻礙，所以需要及時清理。而普通整平機其上、下滾輪組于調整設定的間隙后即予以固定。故通常兩上、下滾輪無法作清理等的保養維護，而是在經歷一段時間后再將上、下滾輪組費時地拆解后才能進行，其后再費時地裝回并經調整其間的間隙。如此，在維護上十分不方便且浪費工時，因而增加了生產成本。

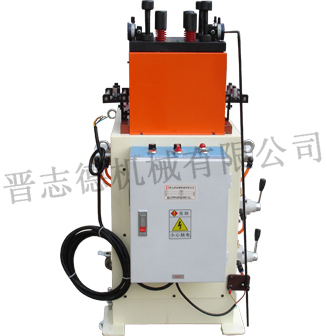

　　晉志德機械為了提高客戶加工產品的品質，降低生產成本，生產一款掀開式精密整平機，其上機架（內含上整平滾輪組和上齒輪傳動組）鉸接于下機架上，可相對下機架掀起；在整平機工作時，放下上機架，使上機架的自由端壓合在下機架上，再通過鎖緊裝置鎖緊，則整平機正常運轉，對材料進行整平加工；需要清理整平機內部時，松開鎖緊裝置，掀起上機架的自由端，使上機架繞鉸鏈處轉動，露出各整平輥，以方便清理。
　　　　　　　　　　　　
　　掀開式整平機其上機架與垂直的滑桿固定成一體，及各滑桿穿過滑套向下穿過機臺由橫板連接一起。在橫板的中間部位直立一突柱，并于此突柱上固定一水平銷。
　　在整平機機臺的底端面上裝配有一可作滑動的滑塊，此滑塊具有一升高形狀的滑槽，而水平銷即插入此滑塊滑槽內，在滑塊的左端與一連桿的一端相樞，連桿的另一端又與一中繼承桿的一端相樞，中繼桿的另一端則與一可依支點轉動的手柄的一端相樞。
　　如欲使上滾輪組自與下滾輪組隔開設定間隙的工作位置升高時，由操作者在手柄的一端向上施力，則經由中繼桿，連桿的連動，將滑塊向右方推動。由于在滑塊內的滑槽的跟隨向右方移動，迫使其內的水平銷自滑槽的右方水平滑槽沿滑槽升高，并使與水平銷連接在一起的橫板連動滑桿升高，與滑桿固定在一起的上基架連同其上的上滾輪組升高距離，并停留在左方水平滑槽而鎖定，從而，上下滾輪組可獲得足夠的空間作滾輪間的清理、維護作業。待處理完畢后，再使手柄往下搬回，又使上、下滾輪組處在設定的間隔位置，預備進行整平作業。
