重型材料架壓料裝置的結構改進

 在厚板卷料自動化沖壓生產中，重型材料架壓料裝置作為輔助裝置，在重型材料架放料、開卷過程中，其主要作用就是料卷在剪開包裝帶后，壓緊帶材，防止料卷散料以及在后續機臺穿帶入料時對料卷起著導向作用同時加以輔助送料。沖壓自動化生產線按工藝流程要求升至一定速度開始穩定沖壓加工后，當材料架卷筒上剩下3-4圈時，材料架張力逐漸消失，此時材料架壓緊輥擺下，壓緊帶材，使帶材完成沖壓加工。
　　目前，市場上大多數重型材料架壓料裝置采用擺動式的結構，其壓緊輥的工作輥面長度長，加工上難度大。在設計過程中，對壓緊輥與料卷接觸點位置以及對帶材的切點位置要求較嚴格，當接觸位置靠前時，料卷頭部會發生嚴重的打皺現象，達不到導向及輔助送料作用，使用效果不好；反之，重型材料架壓料裝置根本不能壓緊帶材及輔助送料，達不到使用要求。
　　
　　針對傳統重型材料架壓料裝置的不足，晉志德機械全新研制一種材料架新型壓料裝置，其通過在材料架壓料裝置上加裝光電開關接收料卷厚度，發送信息給控制器，通過控制器控制電機，電機驅動壓料輥對開卷輥進行壓緊，結構簡單，使用效果好，滿足高效同步開卷之要求，提高了開卷效率。

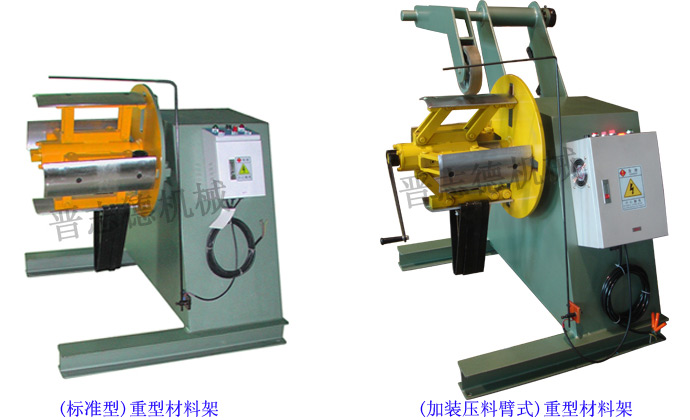

　　配有新型壓料裝置的重型材料架工作原理如下：當材料架工作時，支架上的光電開關測量出壓料輪上料卷的厚度，將信號發送給控制器，控制器收到信號之后進行處理，然后通過驅動裝置驅動壓料輥向沿導向桿的方向移動且能精確的調節移動距離，對壓料輥進行壓緊，實現材料架的高效開卷。
