圓盤送料機使用說明

 圓盤送料機工作原理：

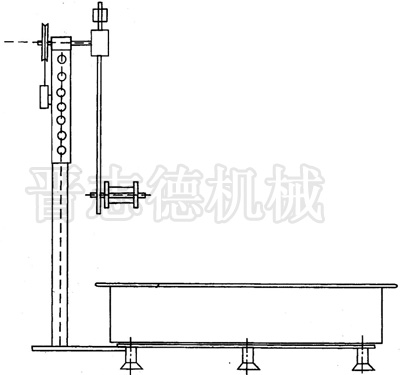

　　圓盤送料機采用臥式平面載料方式，通過感應擺桿控制變頻調速馬達驅動圓盤轉動，材料通過轉向輪進入拉料輥，調速馬達通過張力器傳動拉料輥轉動，將材料送出，當材料送出過沖床所需時，擺桿向下擺動，圓盤馬達速度放慢直至停止，此時拉料輥繼續轉動。當圓盤停止，材料被拉緊時，拉料輥停止轉動，而拉輥馬達繼續轉動，張力器打滑不工作，張力器張力可調至使能拉動材料而不會拉傷材料，從而周而復始的連續送料。本機具有結構堅固，卷料可重疊放置速度可任意調整無段變速，操作簡易等特點，適用于各種金屬，非金屬，薄型卷料。
　　圓盤送料機調整方法：
　　1、先將機架蓋板打開查看主動輪與圓盤接觸是否良好，圓盤起動停止是否靈活，如果接觸不良可調節馬達下方緊固頂緊螺栓。(晉志德圓盤送料機出廠前都會調節到合適位置)。
　　2、調節變頻器，輸入合適速度數值及起動停止時間。
　　3、調節追蹤器，及擺桿擺動角度調節配重塊位置。
　　4、調節張力器的張力，將張力器護罩打開，先將張力器緊訂螺釘松開，用手旋轉張力器一端，當手感張力逐漸加大或減小至到合適位置擰緊緊固螺釘即可。(一般出廠前會調好)
　　5、調節拉料輥壓力，在拉料輥上方有兩只旋扭里面有壓力彈簧，根據情況調節壓力大小直至合適為止，兩彈簧壓力應調至一至否則材料會跑偏。
　　6、調節拉料輥轉速，根據沖床所需送料速度調節拉料輥單相馬達調速器，使之與圓盤送料速度達到匹配。
　　7、調節轉向輪，根據積材高度調節轉向輪位置和角度，使材料平順轉向進入拉料輥。
　　圓盤送料機操作方法：
　　1、接通電源：接電源時應先檢查電源電壓是否與本機相符，有無缺相或接觸不良等。
　　2、空機試運轉：試運轉主馬達打開運轉開關，按寸動開關，順暢后起動正反轉旋扭，圓盤運轉正常后方可裝載材料。
　　3、將材料放置圓盤后剪開扎帶，寸動圓盤使材料放開，將料頭引入轉向輪，轉向后放入拉料輥起動拉料輥馬達，將材料拉出引入擺桿導輪后引入沖床即可開始工作。
　　圓盤送料機變頻器參數調整說明：
　　1、P00 頻率指令來源設定為：01主頻率輸入由模擬信號DCO~+10V控制(AV1)。
　　2、P01運轉指令來源設定為：02運轉指令外部端子控制，鍵盤ST0P無效。
　　3、P10品質可靠加速時間選擇為：3.0S
　　4、P11品質可靠減速時間選擇為：3.0S
　　5、P16寸動頻率設定為：20HZ
　　6、PT6參數鎖定及重置設定：(1)所有參數的設定值可續/寫。(2)01所有參數的設定值僅可讀取。
