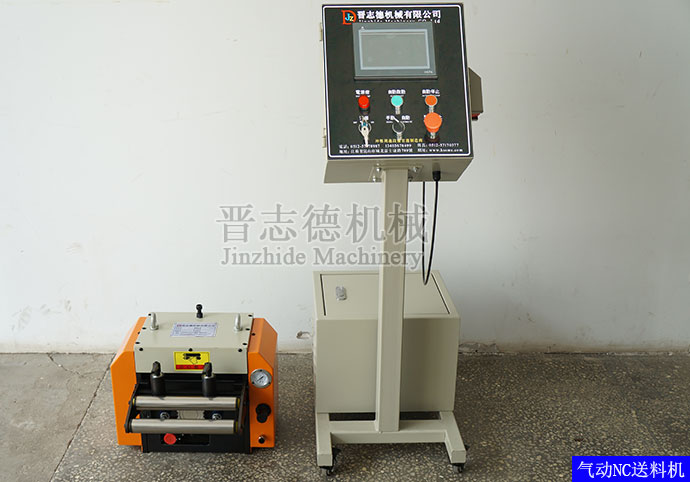

氣動式NC送料機的結構與使用

 晉志德NC送料機有適用于傳統沖床、高速沖床的機械式NC送料機與適用于精密沖床、油壓機、剪板機的氣動式NC送料機。晉志德機械式NC送料機機頭部分與滾輪送料機結構為相似，因此很多沖壓客戶操作人員很容易理解和上手操作，不過氣動式NC送料機其采用的是氣缸推動實現放松，結構上有很大的差別，很多客戶操作人員在結構上和操作上就覺得不好理解和上手，為此晉志德機械在此詳解一下氣動NC送料機的結構與使用。
　　

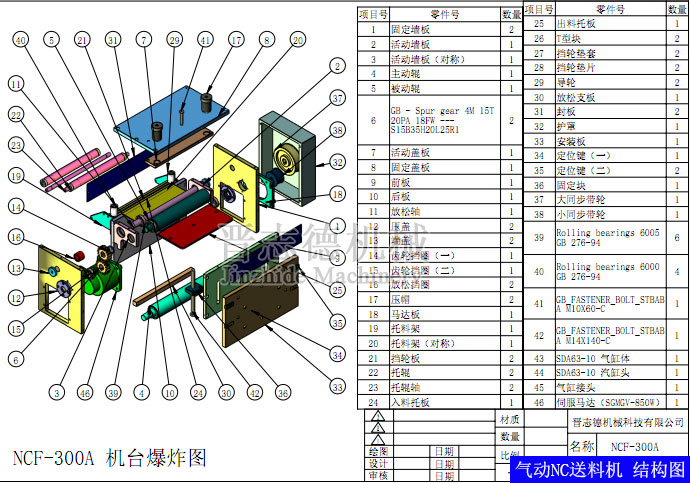

　　氣動式NC送料機機頭部分的左、右兩側分別垂直固接有兩個相互平行的固定墻板，機架的前端和后端分別固接有托料架和出料托板；托料架的左、右兩端分別開設有滑槽，兩個滑槽正對設置，滑槽的長度方向與固定墻板垂直，滑槽內滑動安裝有擋料輪。
　　氣動式NC送料機位于兩個固定墻板之間的機架固定有三菱伺服馬達，伺服馬達的輸出軸穿過其中一個固定墻板后固接有大同步帶輪；下滾筒的兩端分別通過軸承與兩個固定墻板轉動連接，且下滾筒的兩端穿過固定墻板后分別固接有小同步帶輪和傳動齒輪，小同步帶輪與大同步帶輪嚙合；位于下滾筒正上方的固定墻板上分別開設有壓帽安裝槽，兩個壓帽安裝槽正對設置，壓帽安裝槽的前、后兩內側壁上分別開設有弧形限位槽，NC送料機壓帽安裝在壓帽安裝槽內，且壓帽可在兩個弧形限位槽內上下運動；上滾筒的兩端分別通過軸承與兩個壓帽轉動連接，上滾筒與下滾筒之間形成送料通道，上滾筒的一端穿過壓帽后固接有第二上齒輪，第二上齒輪與傳動齒輪嚙合；位于壓帽安裝槽前、后兩側的固定墻板的頂面上分別垂直固接有兩個氣缸支撐座，氣缸固定在兩個氣缸支撐座上，且氣缸的活塞桿豎直設置并固接在壓帽的外側壁上。
　　
　　氣動式NC送料機兩個固定墻板的后端外側分別固接有活動墻板，送料機兩個活動墻板正對設置并與固定墻板平行，兩個活動墻板之間封板。
　　
　　材料送料過程：

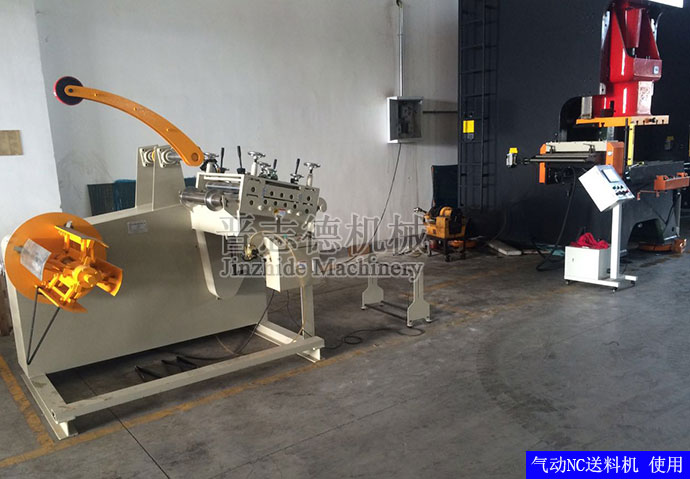

　　先根據材料的寬度調節好兩個擋料輪之間的距離，將材料入料方向送入送料機，使材料依次經過進料托板、封板后進入下滾筒與上滾筒之間的送料通道，然后根據材料的厚度，調整好NC送料機壓帽的壓力，將材料夾緊在上滾筒與下滾筒之間；隨后操作電箱上的手動功能，實行寸動試機，此時伺服馬達在大同步帶輪的傳動下，使下滾筒傳動上滾筒一起轉動，將材料向前輸送。
