自動送線重型材料架

 重型材料架是目前制造行業內使用多的放料、開卷設備，其定制化程度高，不僅可適用于各種寬度、厚度、料重的卷料板材開卷，搭配沖床、剪板機使用；也可以適用于各類卷繞的線材開卷，搭配一些特殊的沖床、彈簧機使用。
　　　　

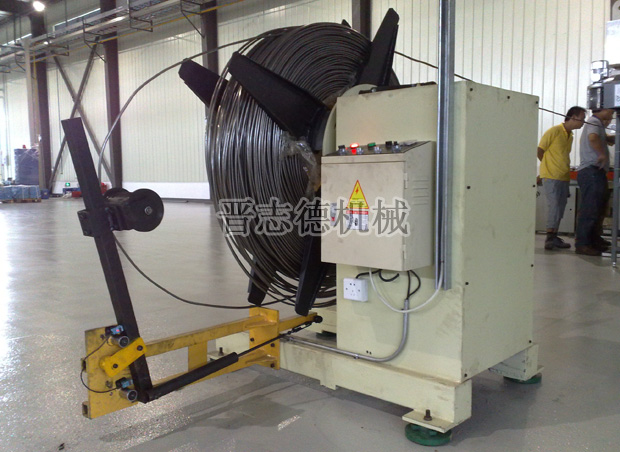

　　自動送線重型材料架就是晉志德機械專為卷料線材開卷專門設計生產的定制款機型，相比標準重型材料架，其大結構改變是在材料架左側增加了出料限位裝置，其目的有兩個，一是確保線材開卷時始終處于張緊狀態，避免偏斜，保證后續機臺的入料位置穩定；二是限位裝置的存在能從根本上避免材料放料時的線材料卷的散料現象產生，確保放料、開卷的安全、穩定、可靠。
　　　　
　　自動送線重型材料架其出料限位裝置包括有底座、限位滾輪和限位壓桿組成，底座上設置有送料通道，送料通道的寬度根據卷繞機卷繞芯子所使用的鋁箔的尺寸確定。限位滾輪安裝在底座上，對應送料通道的出料口設置，限位壓桿安裝在底座上，限位壓桿的工作端對應限位滾輪的前方設置（前方是針對送料方向來說，即來料方向靠近送料通道的出料口處）。限位滾輪為圓環體，圓環體的兩端各凸設一限位盤，限位盤的直徑大于限位滾輪的直徑，兩個限位盤之間的寬度與線材寬度相吻合。限位滾輪通過滾軸與底座安裝，限位滾輪的兩端置各設置一個軸承，軸承設置在限位滾輪和滾軸之間。限位壓桿靠近送料通道的一端為與送料通道的底板平行的平面，，限位壓桿通過螺栓與底座安裝。限位壓桿上還設有壓桿輔臂，彈性件給壓桿輔臂向上的推力，進而增加限位壓桿對鋁箔的壓力。
　　　　
　　自動送線重型材料架在實際使用時，根據重型材料架卷繞所使用的線材的尺寸，選擇與線材相應寬度的裝置，線材經過送料通道和限位滾輪進入送料區后，限位滾輪可以限制線材在同一平面直線運動，從而達到張緊及限制線材偏移的作用，確保后續機臺（沖床、彈簧機）用料的穩定。
